Na czym polega instalacja uziemienia?

Z perspektywy inżynieryjnej, instalacja uziemienia to układ składający się z uziomu (elementu metalowego w kontakcie z gruntem), przewodów uziemiających oraz szyny wyrównawczej. Grunt pełni funkcję odbiornika ładunków elektrycznych o potencjale równym zero. Fizyczne połączenie metalowych obudów urządzeń lub punktów rozdziału sieci z ziemią pozwala na wymuszenie przepływu prądu w pożądanym kierunku w sytuacji awaryjnej. Proces ten musi przebiegać w sposób kontrolowany, co wymaga uzyskania odpowiednio niskiej rezystancji uziemienia.

Elektryk Warszawa Patryk Turliński realizuje układy uziomowe w podziale na część podziemną (uziomy fundamentowe, otokowe, pionowe) i nadziemną (przewody ochronne). Kluczowym parametrem jest rezystancja – im niższa jej wartość, tym skuteczniejsza ochrona. Jest to element infrastruktury, który pozostaje bierny w warunkach normalnej pracy, lecz aktywuje się natychmiastowo w momencie wystąpienia potencjału na elementach przewodzących dostępnych.

Zobacz również: Naprawa instalacji elektrycznej

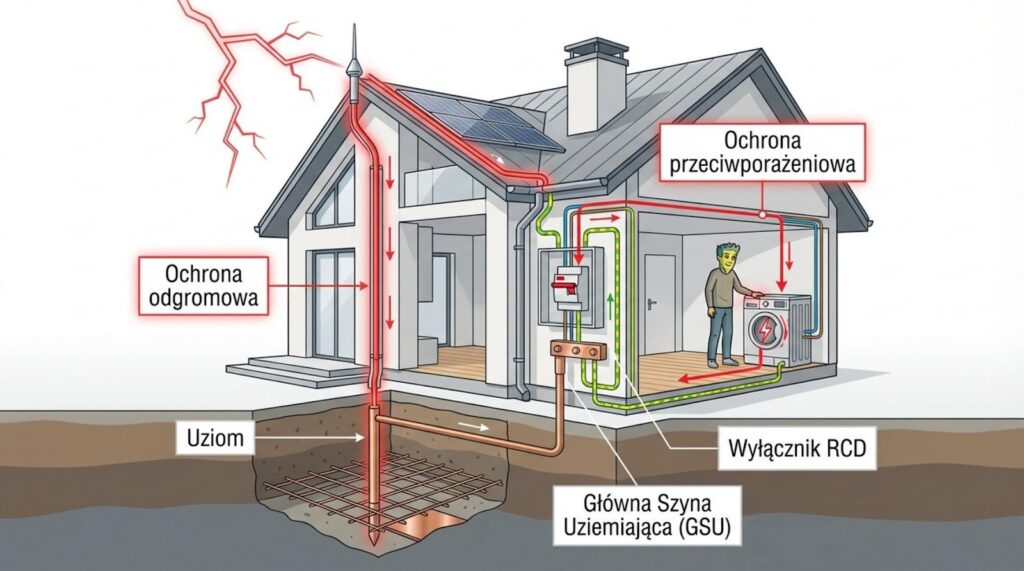

Jakie są podstawowe funkcje uziemienia?

Podstawowym zadaniem uziemienia jest ochrona przeciwporażeniowa. W przypadku uszkodzenia izolacji roboczej urządzenia, prąd zwarciowy zostaje odprowadzony do ziemi, co zapobiega utrzymywaniu się niebezpiecznego napięcia dotykowego na obudowie. Proces ten jest ściśle powiązany z działaniem wyłączników różnicowoprądowych (RCD), dla których prawidłowe uziemienie jest warunkiem poprawnego funkcjonowania i szybkiego odłączenia zasilania.

Równie istotną funkcją jest ochrona przeciwprzepięciowa oraz odgromowa. Uziemienie stanowi końcowy element instalacji LPS (Lightning Protection System), odprowadzając energię wyładowania atmosferycznego do gruntu. Dodatkowo system ten wyrównuje potencjały między różnymi instalacjami przewodzącymi w budynku, co minimalizuje ryzyko wystąpienia przeskoków iskrowych i chroni wrażliwą elektronikę przed zniszczeniem w wyniku nagłych skoków napięcia.

Zagrożenia wynikające z braku lub niesprawności uziemienia

Eksploatacja instalacji bez sprawnego uziemienia generuje bezpośrednie zagrożenie dla życia i mienia. Krytycznym ryzykiem jest porażenie prądem elektrycznym. W starszych budynkach na terenie Warszawy, gdzie modernizacja instalacji nie została przeprowadzona, często dochodzi do sytuacji pojawienia się napięcia na rurach wodociągowych lub obudowach sprzętu AGD. Jest to jednoznaczny sygnał nieskuteczności ochrony przeciwporażeniowej.

Kolejnym zagrożeniem jest ryzyko pożarowe. Nieodprowadzone prądy zwarciowe mogą powodować nadmierne nagrzewanie się przewodów i zapłon izolacji. Brak stabilnego potencjału odniesienia (ziemi) przyspiesza również degradację zasilaczy w serwerach, systemach automatyki domowej i piecach CO. Urządzenia te, pozbawione uziemienia, są narażone na uszkodzenia wywołane ładunkami elektrostatycznymi oraz zakłóceniami sieciowymi.

Wymogi prawne dotyczące instalacji uziemienia w Warszawie

Przepisy budowlane i normy techniczne

Zasady projektowania i wykonywania uziemień regulują Prawo Budowlane oraz wieloarkuszowa norma PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia. Przepisy te nakładają obowiązek stosowania uziemienia w każdym obiekcie, w którym wymagana jest ochrona przeciwporażeniowa, przeciwprzepięciowa lub kompatybilność elektromagnetyczna.

Standardy wyznaczane przez wiedzę techniczną są podstawą dla profesjonalnych wykonawców. Każda nowa lub modernizowana instalacja w Warszawie podlega procedurze odbiorczej, której obligatoryjną częścią są pomiary rezystancji uziemienia. Uzyskanie wyników mieszczących się w dopuszczalnych normach jest warunkiem koniecznym do dopuszczenia obiektu do bezpiecznej eksploatacji.

Obowiązek uziemienia w nowych i modernizowanych obiektach

W nowo powstających budynkach w Warszawie standardem jest wykonywanie uziomu fundamentowego. Jest to rozwiązanie optymalne technicznie i ekonomicznie, pod warunkiem uwzględnienia go na etapie prac konstrukcyjnych. Dotyczy to wszelkiego rodzaju obiektów, od budownictwa jednorodzinnego po obiekty komercyjne i przemysłowe.

W przypadku obiektów istniejących, konieczność wykonania lub poprawy uziemienia pojawia się przy modernizacji rozdzielnic oraz wymianie instalacji odbiorczej. Elektryk Warszawa Patryk Turliński weryfikuje wówczas istniejący stan techniczny i często zaleca wykonanie dodatkowego uziomu sztucznego (otokowego lub pionowego), aby dostosować parametry sieci do współczesnych wymogów bezpieczeństwa.

Obiekty i systemy wymagające dedykowanej ochrony

Szczególne rygory dotyczą instalacji współpracujących z odnawialnymi źródłami energii. Instalacje fotowoltaiczne wymagają dedykowanego, skutecznego uziemienia w celu ochrony falowników oraz paneli przed skutkami przepięć. Analogiczne wymagania stawia się stacjom ładowania pojazdów elektrycznych oraz systemom pomp ciepła.

W obiektach użyteczności publicznej, placówkach medycznych oraz serwerowniach, uziemienie pełni funkcję krytyczną dla ciągłości pracy aparatury i bezpieczeństwa danych. W środowisku przemysłowym, szczególnie w strefach zagrożonych wybuchem (np. stacje paliw), systemy uziemiające muszą eliminować ryzyko powstawania iskier elektrostatycznych, co wymusza stosowanie rygorystycznych procedur kontrolnych.

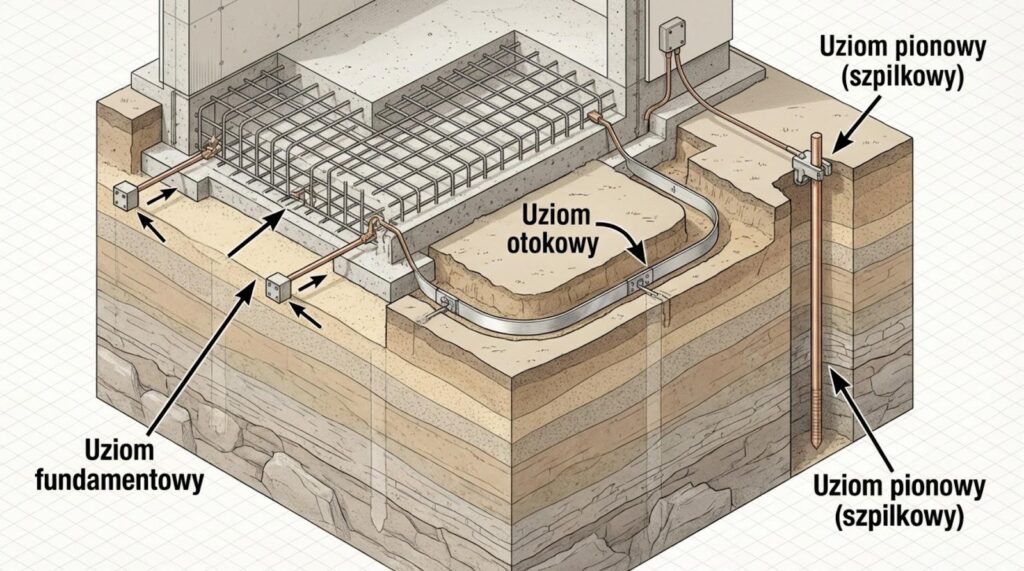

Typy uziomów stosowane w warunkach miejskich

Uziemienie fundamentowe

Uziom fundamentowy naturalny lub sztuczny jest uznawany za rozwiązanie najbardziej efektywne. Wykorzystuje on zbrojenie ław fundamentowych jako elektrodę umieszczoną w betonie, który w kontakcie z gruntem zapewnia stabilną, niską rezystancję. Beton chroni stal przed korozją, co czyni ten system trwałym i bezobsługowym.

Kluczowa dla skuteczności tego rozwiązania jest precyzja wykonania na etapie stanu surowego. Należy zapewnić galwaniczną ciągłość zbrojenia (poprzez spawanie lub dedykowane zaciski) oraz wyprowadzić wąsy uziemiające w punktach przyłączenia Głównej Szyny Uziemiającej oraz instalacji odgromowej.

Uziemienie otokowe

Uziemienie otokowe polega na ułożeniu bednarki (taśmy stalowej) w wykopie wokół obrysu budynku, zazwyczaj na głębokości poniżej strefy przemarzania gruntu. Rozwiązanie to jest często stosowane w istniejących budynkach w Warszawie. Otok zapewnia równomierny rozkład potencjałów wokół obiektu i charakteryzuje się wysoką skutecznością w odprowadzaniu prądów udarowych.

Projektując uziom otokowy, należy uwzględnić rezystywność gruntu, która w rejonie Warszawy jest zróżnicowana. Na terenach piaszczystych, o słabej przewodności, konieczne może być zastosowanie dodatkowych szpilek lub materiałów poprawiających kontakt uziomu z ziemią, aby osiągnąć wymaganą wartość rezystancji.

Uziemienie pionowe (szpilkowe)

Uziomy pionowe stosuje się w sytuacjach ograniczonej przestrzeni, np. w gęstej zabudowie miejskiej. Metoda ta polega na pogrążaniu w gruncie prętów o długości kilku metrów, łączonych w zestawy, aż do osiągnięcia warstw gruntu o odpowiedniej wilgotności i przewodności.

Zaletą uziomów szpilkowych jest możliwość uzyskania niskiej rezystancji przy minimalnej ingerencji w zagospodarowanie terenu. Montaż odbywa się przy użyciu specjalistycznych młotów udarowych, co pozwala na precyzyjną instalację elektrod na znacznych głębokościach, zapewniając stabilność parametrów niezależnie od warunków atmosferycznych na powierzchni.

Proces montażu instalacji uziemienia

Etapy realizacji

Proces rozpoczyna się od analizy warunków gruntowych i doboru odpowiedniego typu uziomu. Po zatwierdzeniu projektu przystępuje się do prac ziemnych lub pogrążania elektrod. Newralgicznym punktem są połączenia elementów podziemnych – muszą one gwarantować doskonałą przewodność i odporność na korozję, dlatego stosuje się złącza śrubowe zabezpieczone taśmą antykorozyjną lub spawanie egzotermiczne.

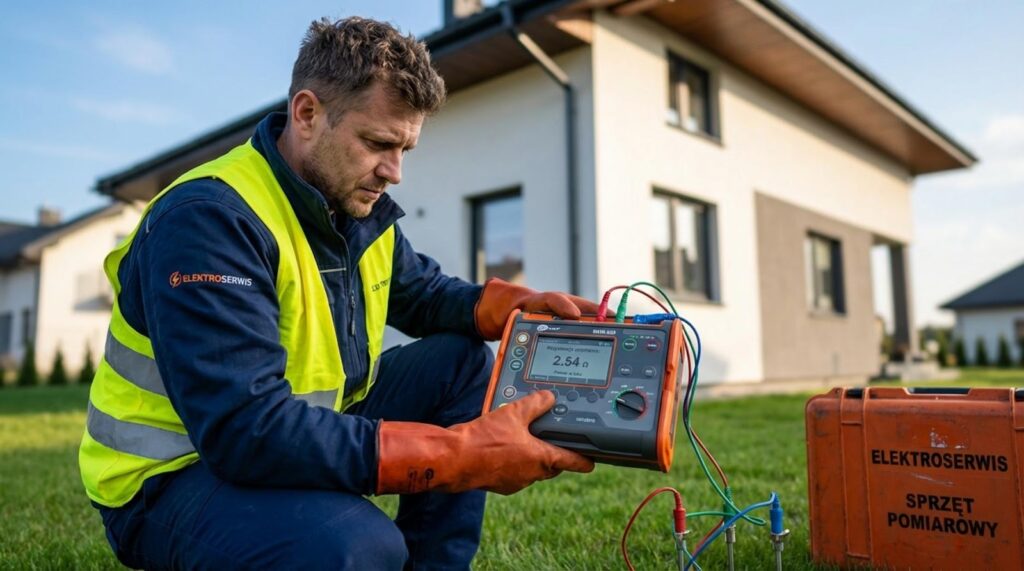

Kolejnym etapem jest wprowadzenie przewodu uziemiającego do budynku i podłączenie go do Głównej Szyny Uziemiającej (GSU). Zwieńczeniem prac są pomiary kontrolne. Za pomocą skalibrowanego miernika weryfikuje się, czy rezystancja uziemienia (najczęściej poniżej 10 Ω dla instalacji odgromowych) jest zgodna z założeniami projektowymi i normami.

Wykorzystywane materiały i narzędzia

Jakość użytych materiałów determinuje trwałość instalacji. Standardem jest stosowanie stali ocynkowanej ogniowo, miedzi lub stali nierdzewnej. Przekroje bednarki i prętów muszą być dobrane tak, aby wytrzymały obciążenia prądowe i korozyjne przez dziesięciolecia. Uziomy pomiedziowane łączą w sobie wytrzymałość mechaniczną stali z doskonałą przewodnością miedzi.

Profesjonalny montaż wymaga użycia zaawansowanej aparatury pomiarowej (metody techniczne, udarowe) oraz sprzętu mechanicznego do pogrążania uziomów. Pozwala to na rzetelną ocenę parametrów uziemienia nawet w trudnych warunkach gruntowych, charakterystycznych dla zurbanizowanych obszarów Warszawy.

Zasady bezpieczeństwa i BHP

Prace przy instalacjach uziemiających muszą być wykonywane przez osoby posiadające ważne świadectwa kwalifikacyjne SEP. Przed rozpoczęciem wykopów konieczna jest weryfikacja przebiegu innych instalacji podziemnych (gaz, woda, kable energetyczne) w celu uniknięcia kolizji. Prawidłowa inwentaryzacja terenu jest kluczowa w gęstej infrastrukturze miejskiej.

Wszystkie połączenia muszą być wykonane z należytą starannością mechaniczną. Niedokręcone lub źle zabezpieczone styki mogą prowadzić do wzrostu rezystancji i utraty właściwości ochronnych instalacji. Szczególną uwagę przywiązuje się do ochrony antykorozyjnej miejsc łączenia, gdyż przerwanie ciągłości uziemienia w gruncie jest trudne do zlokalizowania i naprawy.

Dlaczego instalację uziemienia należy powierzyć specjalistom?

Gwarancja zgodności z normami

Zlecenie wykonania uziemienia wykwalifikowanym elektrykom daje pewność, że instalacja zostanie zrealizowana zgodnie z obowiązującą wiedzą techniczną. Doświadczony wykonawca, taki jak Elektryk Warszawa Patryk Turliński, potrafi dobrać technologię adekwatną do lokalnych warunków gruntowych, co zapewnia długoletnią trwałość systemu.

Profesjonalne podejście obejmuje bieżącą kontrolę parametrów podczas montażu. Pozwala to na modyfikację konfiguracji uziomu w czasie rzeczywistym (np. dołożenie kolejnych szpilek), eliminując ryzyko kosztownych poprawek po zakończeniu prac budowlanych.

Dokumentacja i certyfikacja

Rzetelna firma instalacyjna posiada niezbędne uprawnienia do wykonywania i pomiarów instalacji elektrycznych. Po zakończeniu prac inwestor otrzymuje protokół z pomiarów rezystancji uziemienia. Dokument ten jest niezbędny do odbioru budynku przez nadzór budowlany oraz stanowi podstawę do wypłaty odszkodowania przez ubezpieczyciela w razie zdarzenia losowego.

Wybór sprawdzonego wykonawcy to także dostęp do referencji i pewność, że zastosowane materiały posiadają wymagane atesty. W branży elektrycznej jakość komponentów i precyzja montażu przekładają się bezpośrednio na poziom bezpieczeństwa użytkowników.

Profesjonalizm i doradztwo techniczne

Kompetentny wykonawca zapewnia kompleksowe doradztwo techniczne, proponując rozwiązania optymalne pod względem kosztów i skuteczności. Podczas wizji lokalnej ocenia on możliwości montażowe i przedstawia przejrzysty kosztorys. Istotnym aspektem jest również wiedza na temat specyfiki gruntów w różnych dzielnicach Warszawy, co pozwala uniknąć błędów projektowych.

Zakres usług związanych z uziemieniem

Projekt, montaż i odbiór

Kompleksowa usługa obejmuje pełen cykl inwestycyjny: od projektu, przez realizację, po pomiary końcowe. Specjaliści dobierają typ uziomu do charakterystyki obiektu, wykonują montaż z dbałością o ciągłość połączeń i zabezpieczenie antykorozyjne, a następnie przeprowadzają procedurę odbiorczą.

Klient otrzymuje kompletną dokumentację powykonawczą, w tym protokoły badań, które potwierdzają skuteczność ochrony przeciwporażeniowej i odgromowej. Jest to gwarancja, że instalacja spełnia rygorystyczne normy bezpieczeństwa.

Modernizacja i serwis

Ważnym elementem oferty jest modernizacja istniejących układów uziomowych, które uległy degradacji korozyjnej lub nie spełniają współczesnych wymagań. Na podstawie wyników pomiarów dokonuje się rozbudowy systemu, np. poprzez montaż dodatkowych uziomów pionowych.

W przypadku awarii, polegających na mechanicznym uszkodzeniu uziomu (np. podczas prac ziemnych), serwisy reagują priorytetowo. Przywrócenie ciągłości uziemienia jest kluczowe dla bezpieczeństwa obiektu.

Okresowe przeglądy i konserwacja

Mimo wysokiej trwałości, instalacje uziemiające wymagają okresowej kontroli. Profesjonalne firmy oferują przeglądy techniczne, obejmujące sprawdzenie stanu zacisków, ciągłości przewodów oraz pomiary rezystancji. Regularna konserwacja pozwala wykryć ewentualne nieprawidłowości wynikające np. ze zmiany warunków wodnych gruntu i podjąć działania naprawcze przed wystąpieniem awarii.

Najczęściej zadawane pytania (FAQ)

Jak często należy wykonywać pomiary rezystancji uziemienia?

Zgodnie z Prawem Budowlanym, instalacja elektryczna musi być poddawana przeglądom nie rzadziej niż raz na 5 lat. W przypadku obiektów wyposażonych w instalację odgromową, zaleca się przeprowadzanie badań co roku, najlepiej przed sezonem burzowym. Częstsze kontrole są wymagane w obiektach o podwyższonym ryzyku (np. strefy zagrożone wybuchem) oraz w miejscach o trudnych warunkach gruntowych, gdzie rezystancja może ulegać znacznym wahaniom.

Jakie są objawy niesprawnego uziemienia?

Do typowych symptomów należą: wyczuwalne mrowienie przy dotyku metalowych obudów urządzeń, niestabilna praca sprzętu elektronicznego, awarie zasilaczy oraz zakłócenia w odbiorze sygnałów teleinformatycznych. Wystąpienie któregokolwiek z tych zjawisk wymaga natychmiastowej interwencji elektryka, gdyż świadczy o braku skutecznej ochrony przeciwporażeniowej.

Czy instalację uziemienia można wykonać samodzielnie?

Samodzielny montaż uziemienia bez odpowiedniej wiedzy i uprawnień jest stanowczo odradzany. Brak specjalistycznego sprzętu pomiarowego uniemożliwia weryfikację skuteczności wykonanej instalacji. Niewłaściwie wykonany uziom nie zapewni ochrony, a w skrajnych przypadkach może sprowadzić zagrożenie do wnętrza budynku. Ponadto, instalacja wykonana przez osobę bez uprawnień nie zostanie odebrana formalnie, co rodzi problemy prawne i ubezpieczeniowe.

Warto wiedzieć: Rezystancja uziemienia jest parametrem zmiennym, zależnym od wilgotności i temperatury gruntu. W okresach suszy lub mrozów przewodność ziemi spada. Dlatego Elektryk Warszawa Patryk Turliński projektuje układy z odpowiednim marginesem bezpieczeństwa, aby zapewnić skuteczną ochronę niezależnie od warunków atmosferycznych. Należy również pamiętać o separacji uziomu od innych instalacji metalowych, aby uniknąć zjawiska korozji elektrochemicznej.
