Różnicówka elektryczna - jak działa i przed czym chroni?

Modernizujesz sieć domową? Chcesz wiedzieć, co to jest różnicówka w elektryce? To potoczna nazwa wyłącznika różnicowoprądowego, który działa jak strażnik i błyskawicznie odcina zasilanie, gdy wykryje, że prąd „ucieka” z obwodu. Poniżej dowiesz się, do czego służy różnicówka i przed czym chroni.

Różnicówka – jak działa różnicówka elektryczna

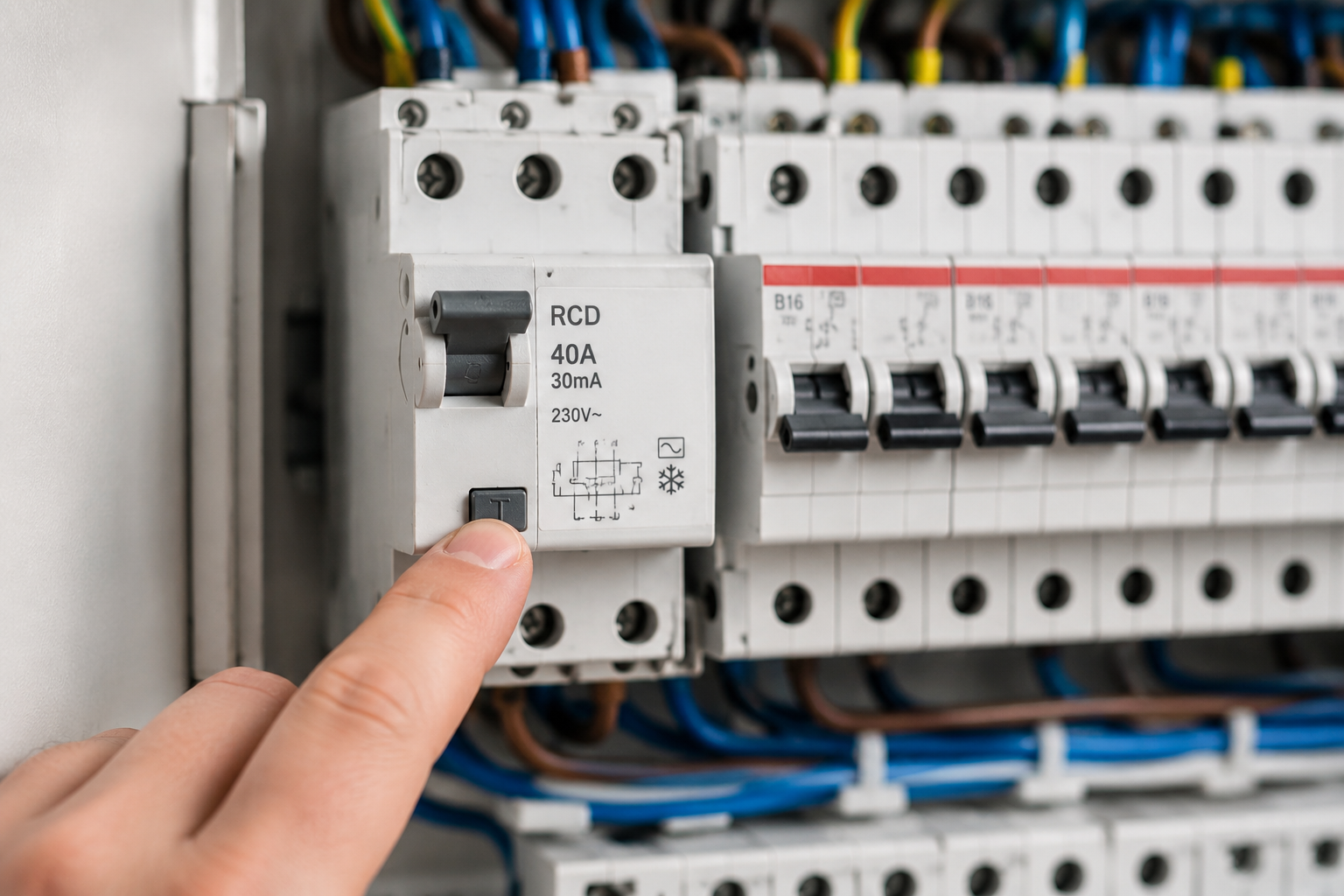

Jak działa wyłącznik różnicowoprądowy? Aparat stale porównuje ilość prądu wpływającego do urządzenia (przewodem fazowym) z prądem wypływającym (przewodem neutralnym). W normalnych warunkach wartości te są idealnie równe. Jeśli dojdzie do przebicia i prąd popłynie inną drogą (np. przez obudowę pralki na ziemię lub nastąpi przepływ prądu przez ciało człowieka), powstaje różnica prądów (prąd różnicowy). Gdy ta różnica przekroczy bezpieczny limit (w domach zazwyczaj 30mA), wyłącznik różnicowoprądowy odłącza zasilanie w ułamku sekundy. Zatem głównym zadaniem tego urządzenia jest ochrona przeciwporażeniowa mieszkańców.

Instalacja elektryczna dom – różnicówka w instalacji elektrycznej zastosowanie

Właściwe zabezpieczenie instalacji elektrycznej wymaga odpowiedniego zaplanowania tablicy rozdzielczej w każdym budynku. Nowoczesna instalacja elektryczna w domu wymusza montaż modułów typu RCD na początku konkretnych obwodów odbiorczych. Pamiętaj, że niezbędne jest prawidłowe uziemienie instalacji w całym obiekcie, ponieważ bez niego aparat nie spełni swojej roli.

Bezpiecznik różnicowy RCCB chroni wybrane sekcje budynku przed skutkami niesprawności sprzętów. Każda różnicówka w instalacji elektrycznej w domu znajduje zastosowanie tam, gdzie liczy się pewna ochrona przed porażeniem. Różnicówka elektryczna musi być dopasowana do specyfiki pomieszczeń, dlatego postaw na profesjonalne usługi elektryczne.

Różnicówka jednofazowa czy trójfazowa – wybór

Jaki typ różnicówki do domu będzie najlepszy? Wybór aparatu zależy od zasilanych urządzeń w budynku.

Modele dwupolowe (zasilane z jednej fazy)

Są to najpopularniejsze aparaty montowane w mieszkaniach w bloku. Obsługują standardowe napięcie 230 V i chronią podstawowe sprzęty domowe. Stosuje się je do zabezpieczania:

zwykłych gniazdek ściennych w pokojach
obwodów oświetleniowych
mniejszych urządzeń AGD i RTV (telewizor, lodówka, mikrofalówka).

Modele czteropolowe (zasilane z trzech faz)

Są to większe aparaty obsługujące napięcie 400 V, potocznie zwane siłą. Montuje się je w celu ochrony dodatkowej urządzeń wymagających znacznie większego poboru mocy lub w miejscach o charakterze warsztatowym. Znajdują zastosowanie przy:

podłączaniu kuchennych płyt indukcyjnych oraz dużych piekarników
zasilaniu przepływowych podgrzewaczy wody
obsługiwaniu instalacji w garażach, kotłowniach lub przydomowych warsztatach.

Przy planowaniu sieci pomoże Ci sprawdzony elektryk Warszawa Targówek.

Różnicówka 30mA czy 300mA – zastosowanie

Jak dobrać różnicówkę do instalacji elektrycznej? Wybór odpowiedniego parametru zależy od tego, czy system ma chronić ludzi, czy sam budynek. Modele o czułości 30mA są standardem w domach i mieszkaniach, ponieważ reagują na minimalne upływy prądu i odcinają zasilanie w ułamku sekundy, bezpośrednio ratując ludzkie życie w razie porażenia. Z kolei wyłącznik różnicowoprądowy (RCD) o wartości 300mA pełni funkcję przeciwpożarową. Stosuje się go głównie w dużych rozdzielnicach lub w obwodach zasilających ciężkie maszyny przemysłowe, gdzie naturalne i niegroźne upływy energii mogłyby zbyt często wyłączać bardziej czułe zabezpieczenia.

RCD elektryka – jak podłączyć różnicówkę krok po kroku

Montaż aparatu wymaga odłączenia głównego zasilania budynku. W pierwszej kolejności wprowadź przewody zasilające, które doprowadzają prąd, i wepnij je w górne zaciski montowanego modułu. Następnie z dolnych zacisków wyprowadź kable wyjściowe i połącz je bezpośrednio z poszczególnymi bezpiecznikami nadprądowymi. Pamiętaj o dokładnym dokręceniu wszystkich śrub montażowych. Słabe połączenie i niewłaściwy styk są bardzo niebezpieczne, ponieważ powodują silne nagrzewanie się elementów i mogą doprowadzić do stopienia plastiku, a nawet pożaru. Na samym końcu, po ponownym włączeniu prądu, koniecznie wykonaj test poprawności działania całego układu.

Chcesz zadbać o bezpieczeństwo swojej rodziny? Skontaktuj się ze mną i zamów profesjonalny montaż różnicówki elektrycznej. Zapraszam do współpracy!

FAQ

Czy różnicówka jest obowiązkowa w instalacji eksploracyjnej?

Tak, aktualne normy elektryczne nakazują stosowanie tych aparatów we wszystkich nowych oraz modernizowanych sieciach.

Jaka różnicówka do łazienki?

W większości przypadków wystarczy typ AC z czujnością 30mA.

Jaka jest różnica między różnicówką a bezpiecznikiem?

Różnica między bezpiecznikiem a różnicówką polega na tym, że różnicówka chroni ludzi przed porażeniem prądem, a bezpiecznik chroni instalację i sprzęty przed zniszczeniem z powodu przeciążenia lub zwarcia.
